典型常用组合技术
作者:www.ynsyhb.com 时间:2020-12-30 14:32  点击:

 典型常用组合技术
大风量、低浓度VOC排放在目前我国的有机废气污染中占了很大的比例,吸附浓缩热氧化技术是治理该类废气最 为经济有效的技术途径。该技术将吸附浓缩单元和热氧化单元有机地结合起来,不仅可以満足排放要求,而且可 以降低净化设备的投资、运行费用。大风量、低浓度有机废气经吸附净化并脱附后转换成小风量、高浓度的有机 废气,高浓度有机废气进入热氧化单元氧化处理,并将有机物氧化释放的热量有效利用。
1、分子筛(沸石)吸附浓缩+RTO/RCO组合
技术特点:
♦ RTO热氧化温度> 700°C , RCO热氧化温度> 250°C;
♦净化效率高达90%~99%;
♦浓缩倍数达5~25倍,脱附浓度稳定;
♦分子筛使用寿命长;
♦以稳定转速连续旋转,可同时完成吸附与脱附,实现系统连续运行;
♦运行阻力低,能耗低;
♦采用蓄热工艺,热能回收效率>95%;
♦操作简单方便,系统全程由PLC自动控制,可实现一键启动和连锁 联动控制。
系统组成:
(1)预过滤器
(2)主风机
(3)分子筛(沸石)转轮
(4)加热器
(5)脱附风机
(6)蓄热式焚烧装置(RTO) /蓄热式催化分解装置(RCO)
2、分子筛(沸石)吸附浓缩+CO组合系统
技术特点:
♦热氧化温度>25010;
♦净化效率高达90%~99%;
♦浓缩倍数达5~25倍,脱附浓度稳定;
♦分子筛使用寿命长,不受水汽影响;
♦分子筛为不可燃材料制成,解吸温度 高、解吸彻底,不存在着火风险;
♦以稳定转速连续旋转,可同时完成吸 附与脱附,实现系统连续运行;
♦运行阻力低,能耗低;
♦操作简单方便,系统全程由PLC自动 控制,可实现一键启动和连锁联动控制。
♦具备多重安全措施,主反应器配有泄 爆装置,设置多点温度探测,具有故障 警报及应急处置能力等;
♦处理效果稳定,确保尾气达标排放。

系统组成:
(1)预过滤器
(2)主风机
(3)分子筛(沸石)转轮
(4)加热器
(5)脱附风机
(6)催化分解装置(CO)

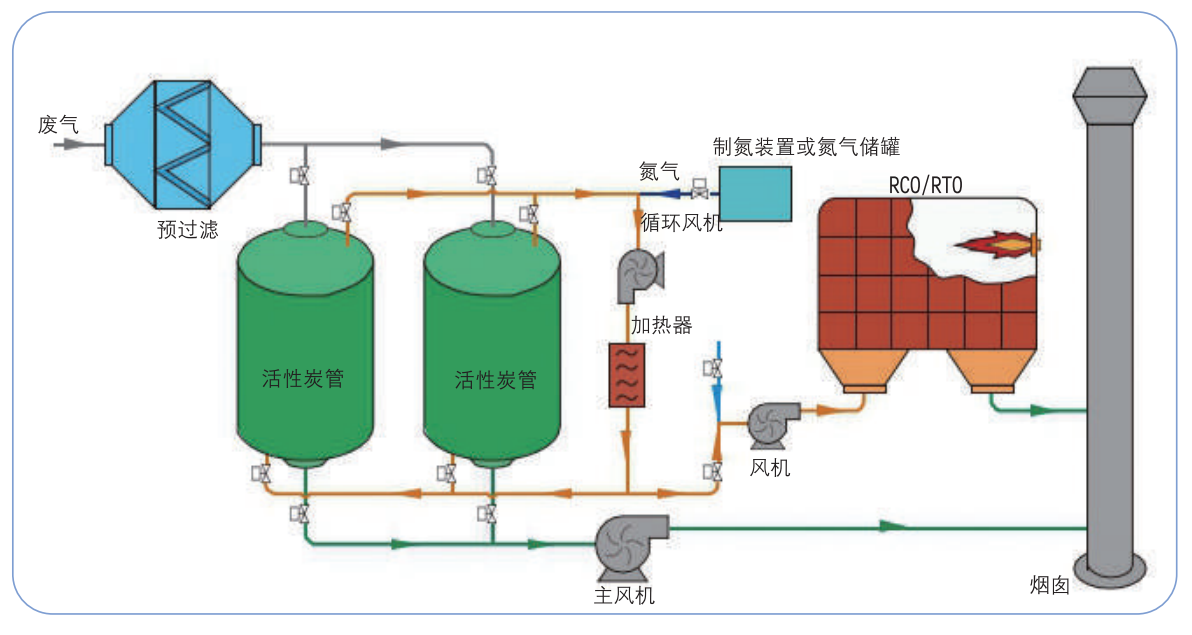

3、活性炭吸附(氮气脱附)+RTO/RCO系统
技术特点:

适用于常温、低浓度、大风量的有机废气净化;

运行阻力低、净化效率达90%;

脱附温度100-150X;

操作简单方便,系统全程由PLC自动控制,可实现 一键启动和连锁联动控制;

系统安全可靠,配置多组温度、压力、气体传感器 和报警装置,并设置了阻火器、泄爆膜、消防喷淋 装置等安全防护措施;

以情性气体氮气作为脱附介质,可有效防止活性炭 着火;

可较大程度改善活性炭因热空气脱附温度不够高导 致有机物残留多的缺点;

脱附气流的浓度低于爆炸下限浓度的25%,有效杜 绝爆炸隐患;

RCO/RTO技术组合,热能回收效率95%; CO技术组合,热能回收效率65%,
系统组成:

(1)预过滤器

(2)主风机

(3)活性炭罐

(4)加热器

(5)制氮装置

(6)RTO/RCO

(7)脱附风机

(8)循环风机

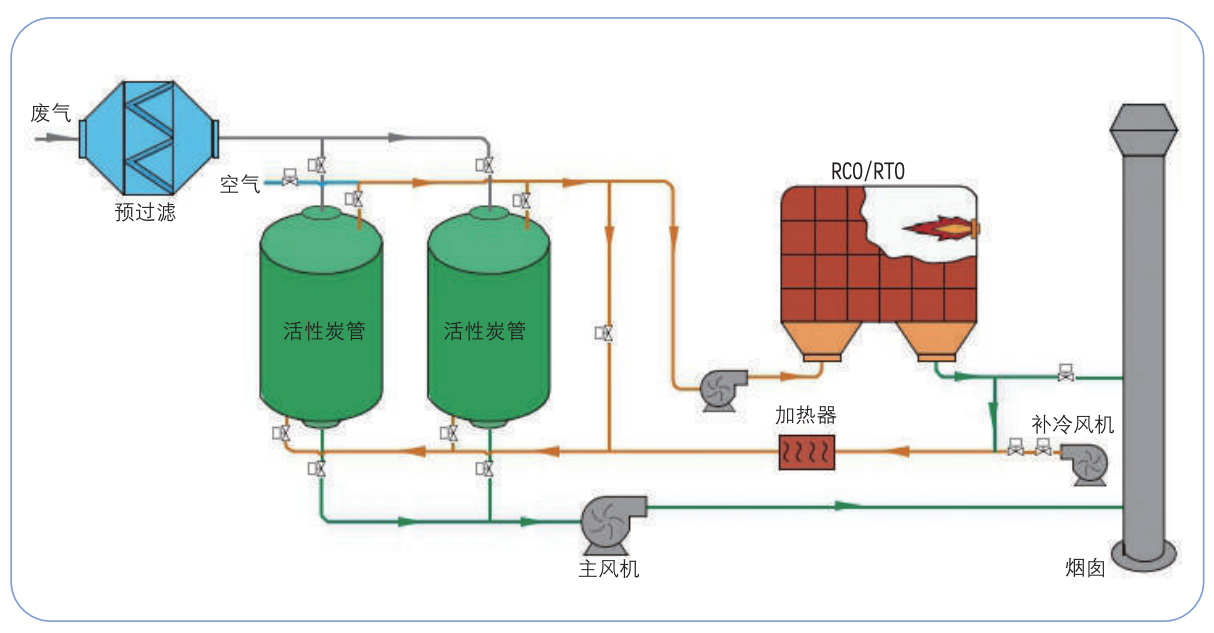

4、活性炭吸附(热空气脱附)+RTO/RCO系统
技术特点:

适用于常温、低浓度、大风量的有机废气净化;

运行阻力低、净化效率达90%;

脱附温度小于120U;

操作简单方便,系统全程由PLC自动控制,可实 现一键启动和连锁联动控制;

系统安全可靠,配置多组温度、压力、气体传感 器和报警装置,并设置了阻火器、泄爆膜、消防喷 淋装置和氮气保护装置等安全防护措施;

脱附完成后充入氮气,可有效防止活性炭着火;

RCO/RTO技术组合,热能回收效率95%。与 C技术组合,热能回收效率65%

脱附气流的浓度低于爆炸下限浓度的25%,有效 杜绝爆炸隐患;
系统组成:

(1)預过滤器

(2)主风机

(3)活性炭罐

(4)加热器

(5)脱附风机

(6)RTO/RCO

(7)补冷风机
