1、设备安装施工 ① 四级干式过滤器安装施工
凹印废气首先经过四级干式高精度过滤器,过滤器过滤等级分别为G4、F5、F7、F9,要求1μm以上漆雾、粉尘、颗粒物净化效率≥99%,以保障沸石转轮最佳使用寿命。

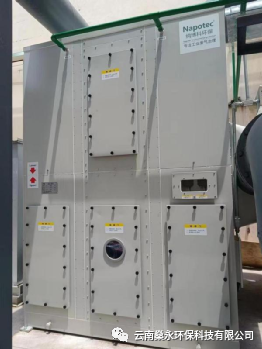

干式过滤器实物图
滤袋安装 ② 沸石转轮安装施工
过滤后的废气进入沸石转轮后,转轮以较低的速度连续转动,废气由吸附风机吹入转轮吸附区,处理后的洁净气排入大气,当转轮吸附后转到脱附区,少量洁净气与RCO燃烧室高温气进行热交换后加热为热气(180℃~200℃)使被吸附的VOCs脱附再生,而脱附下来的高浓度废气进入RCO中高温氧化。

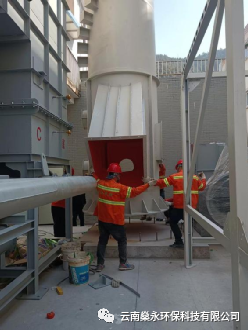

沸石转轮安装实物图 ③ 蓄热式催化燃烧炉(RCO)安装施工

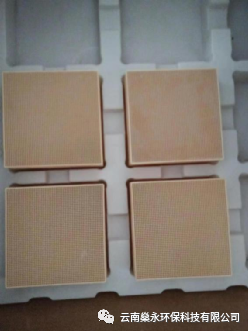

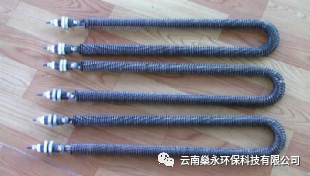

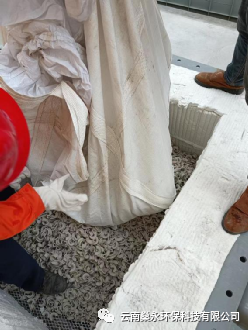

脱附下来的高浓度废气采用蓄热式催化燃烧炉RCO处理,设计风量5000Nm³/h,处理效率可达96%。RCO 主机由阻火除尘器、蓄热室、催化反应室、主排风机、控制系统、电加热组件以及催化剂组成,是设备的核心部件。
